Сейсмостійка сталева конструкція

Сейсмостійка сталева конструкція від заводу LWY Steel Structure використовує оптимізовані легкі та високоміцні сталеві матеріали Q235B/Q355 із науковою каркасною фермою та інтегрованою несучою конструкцією. Загальна структура має високу пластичність, потужну здатність розсіювати енергію та рівномірний розподіл сили, що може ефективно буферизувати та розсіювати силу сейсмічного удару, уникати загального колапсу та локального руйнування конструкції під час землетрусів та значно покращувати структурну антисейсмічність. На відміну від традиційних жорстких сталевих конструкцій, наша сейсмічна конструкція зберігає гнучкий простір деформації, одночасно забезпечуючи високу несучу здатність, ефективно протистоячи вібрації, струсу та зовнішньому впливу, а також зберігаючи довгострокову структурну стабільність і цілісність.

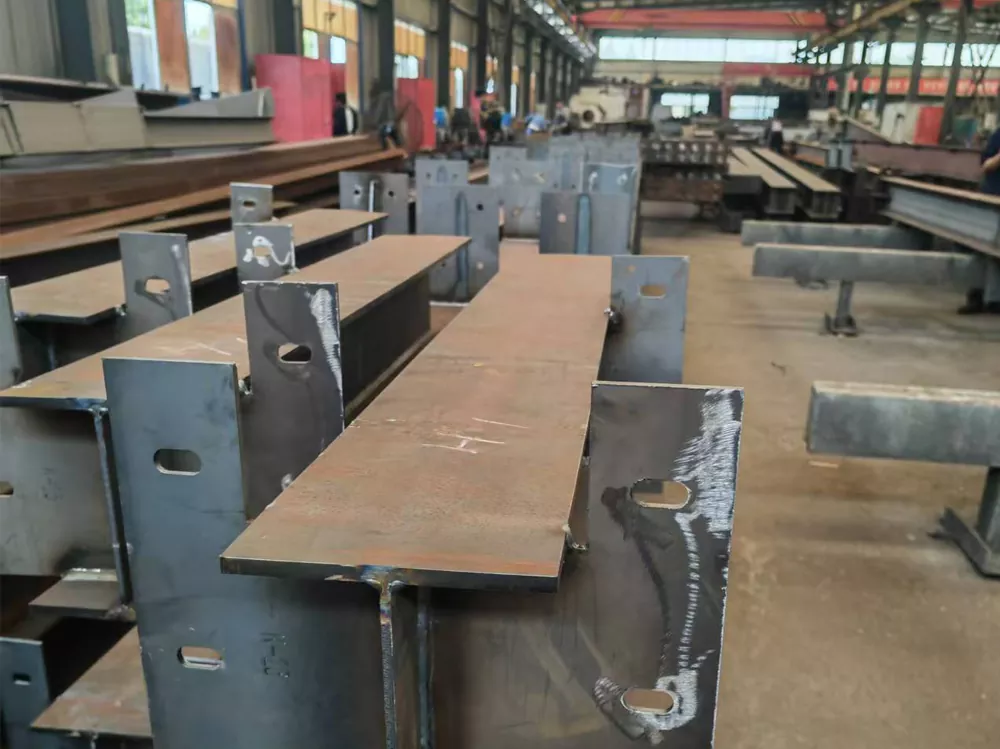

Що справді відрізняє LWY від інших, так це наша відданість загальній ефективності проекту та довгостроковій довговічності. Наші попередньо сконструйовані компоненти виготовляються з точністю до міліметра, що забезпечує швидке з’єднання болтами на місці, що суттєво скорочує витрати на робочу силу та графіки будівництва. У поєднанні з чудовою антикорозійною обробкою поверхні, як-от гаряче цинкування та високоякісні захисні покриття, наш сейсмостійкий сталевий каркас гарантує цілісність конструкції протягом десятиліть із мінімальним обслуговуванням. Партнерство з LWY Steel Structure для створення безпечніших, міцніших і економічно ефективніших об’єктів для вашого наступного глобального проекту.

Як сталь протистоїть землетрусам

Пластичність

Сталеві елементи пластично деформуються під дією екстремальних навантажень, а не руйнуються. Плавкий сталевий каркас може суттєво коливатися під час землетрусу, поглинаючи енергію, і залишатися стоячи після припинення струсу.

Легка вага

Сталеві конструкції важать незначну вагу еквівалентних бетонних будівель. Менша маса означає менші сили сейсмічної інерції — конструкція має меншу вагу, щоб штовхати її під час тряски.

Розсіювання енергії

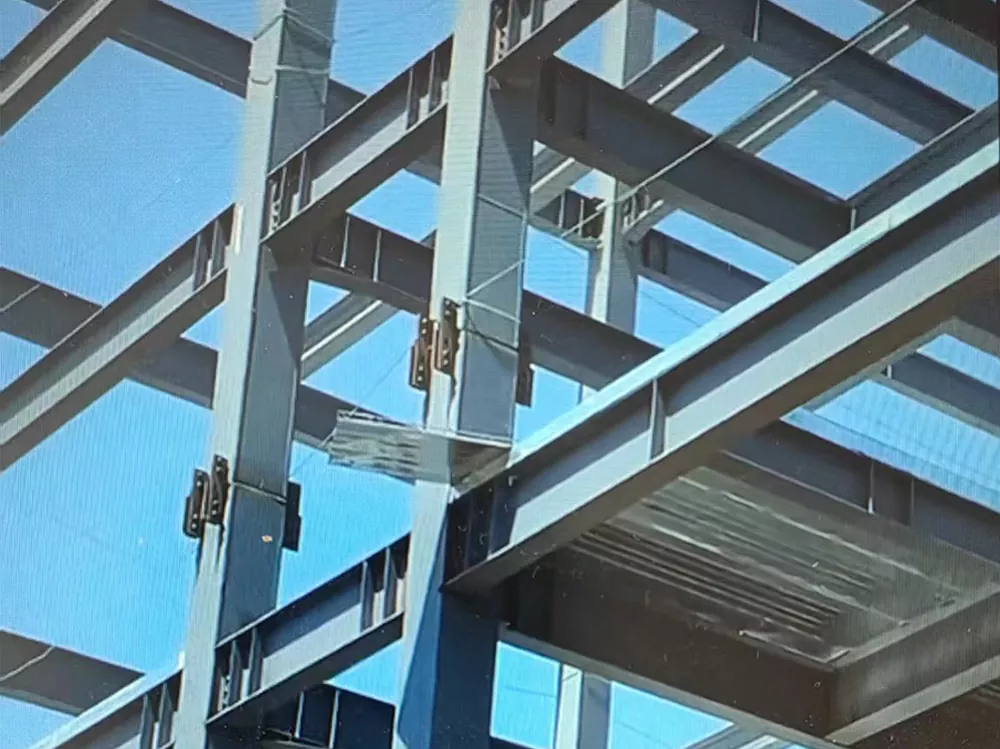

З’єднання «момент-система» та податливі елементи перетворюють сейсмічну енергію в пластичну деформацію. Визначені пластичні зони, такі як кінці балок, деталізовані таким чином, щоб спочатку поступитися, захищаючи колони та з’єднання, які утримують будівлю.

Принципи сейсмічного проектування

Міцна колона, слабка балка

Пластикові петлі вставлені в балки, а не в колони, тому каркас коливається в цілому, а колони продовжують нести гравітаційне навантаження.

В'язкі з'єднання

Сейсмостійкі сталеві конструкції розроблені та деталізовані для розвитку повної пластичної ємності з’єднаних елементів, з отворами для доступу під зварювання, видаленням опорної планки та пластинами безперервності, де це необхідно.

Системи кріплення та амортизації

Концентричні та ексцентричні кріпильні рами, а також, якщо вказано, розтяжки або амортизатори, що гальмують вигин, налаштовують жорсткість конструкції та розсіювання енергії відповідно до сейсмічних вимог.

Стандарти проектування

Ці сталеві конструкції від LWY розроблені відповідно до чинного коду на місці проекту:

GB 50011 — Китайський кодекс сейсмічного проектування, включаючи інтенсивність сейсмічних укріплень і правила пластичної деталізації

EN 1998 (Єврокод 8) — Європейський сейсмічний проект з класами пластичності DCM і DCH

AISC 341 — сейсмічні положення США для сталевих конструкцій, включаючи системи SMF і IMF

Наші інженери підтверджують з вами керівний код, сейсмічні зони та фактор важливості перед проектуванням, щоб доставлена ​​конструкція відповідала вашим місцевим вимогам.

Технічні характеристики продукту

Сейсмічний проект залежить від конкретного місця: клас ґрунту, сейсмічна зона, висота будівлі та розміщення визначають систему та деталі. Надішліть нам дані про розташування та будівлю, і наші інженери спроектують і запропонують структуру для вашого коду.

Додатки

Сейсмостійкі сталеві конструкції від LWY Steel Structure suit:

1. Заводи та склади в сейсмічних зонах

2. Школи, лікарні та громадські будівлі з факторами підвищеної важливості

3.Багатоповерхові житлові та офісні будинки

4. Центри обробки даних і критично важливі об’єкти, які повинні залишатися в робочому стані

5. Модернізація та розширення існуючих структур

Кожен проект поставляється з проектними розрахунками, деталями з’єднання та записами про виготовлення, які демонструють місцевим органам влади відповідність коду.

Реальний випадок сталевої конструкції LWY: кластер модульних корпусів із легкої сталі

Тип проекту: Реконструкція житлового будинку

Розташування та сейсмічний стандарт: Кобе, Японія

Інженерно-конструкційні та технічні характеристики:

1. Полегшена конструкція: холодноформований легкий сталевий каркас (LGS), який утворює тривимірну структурну сітку коробчатого типу.

2. Зменшення інерційної сили: структурна власна вага зменшена до 1/5 звичайних бетонних будівель, що значно знижує загальну сейсмічну силу, що діє на будівлю.

3. Система кріплення: високоміцні самонарізні гвинти в поєднанні з притискними анкерами, що запобігають підйому, для забезпечення цілісності конструкції під навантаженнями, спрямованими вгору/зсувом.

FAQ

Q1: Який сейсмічний код ви проектуєте?

A1: Код сайту вашого проекту: GB 50011 для Китаю, EN 1998 для Європи, AISC 341 для США або місцевий еквівалент. Ми підтверджуємо керівний код і сейсмічні параметри перед початком проектування.

Q2: Яка максимальна сейсмічна інтенсивність, на яку ви розраховуєте?

A2: Наш стандартний діапазон охоплює інтенсивність збагачення 7–9 (0,10 г–0,40 г PGA). Вищі вимоги задовольняються спеціальними системами, такими як розтяжки або демпфери, розроблені для кожного проекту.

Q3: Як перевірити якість зварювання моментальних з’єднань?

A3: Зварні шви з повним проваром у моментних з’єднаннях виконуються сертифікованими зварювальниками з кваліфікованими процедурами та перевіряються за допомогою ультразвукового випробування, якщо це зазначено в нормах або проекті. Протоколи огляду додаються разом з конструкцією.

Q4: Чи може сейсмостійка сталева конструкція бути економічнішою за бетонну в сейсмічних зонах?

A4: Часто так. Більш легкий сталевий каркас зменшує фундаментні роботи та сейсмонебезпечність, а збірка скорочує час будівництва. Загальна вартість залежить від місця й коду, але сталь стає все більш конкурентоспроможною в регіонах з високою сейсмонебезпечністю.

Q5: Чи надаєте ви документацію для місцевого затвердження?

A5: Так. Надаються проектні розрахунки, робочі креслення, сертифікати на матеріали та записи перевірки зварювання, щоб ваш інженер і місцева влада могли перевірити відповідність.
