Платформи для плавучих морських вітрових турбін

Високоякісні платформи для плавучих офшорних вітрових турбін від LWY Steel Structure — це надійні сталеві конструкційні рішення морського класу, розроблені для суворих умов експлуатації у відкритому морі. Виготовлені з високоміцної корозійно-стійкої сталі та оптимізованого гідродинамічного структурного дизайну, платформи забезпечують чудову стійкість, опір вітру та хвилям, а також діють проти втоми в складних морських умовах.

Поєднуючи технології захисту від іржі, корозії та сейсмічного посилення, наші офшорні вітряні платформи забезпечують стабільну тривалу роботу плавучих вітрових турбін, ефективно протистоячи впливу океанських течій, сильній вібрації вітру та ерозії морської води. Створені для морських проектів з відновлюваної енергетики, ці заводські сталеві платформи мають високу структурну безпеку, тривалий термін служби та настроювані структурні специфікації, відповідаючи строгим міжнародним стандартам морського будівництва та будівництва морських вітроелектростанцій.

Технічні характеристики продукту

Виклики морського середовища

Корозія сольовими туманами

Атмосферне соляне навантаження в морських зонах класифікується як C5-M, найсильніша категорія корозії згідно з ISO 9223. Гладка пофарбована сталь виходить з ладу протягом кількох років; платформи для плавучих морських вітрових турбін вимагають багаторівневого захисту з самого початку.

Хвильове та втомне навантаження

Плаваючі конструкції ніколи не припиняють рух. Циклічні навантаження від хвиль, вітру та роботи турбіни створюють втомні напруги, які вимагають якості зварювання та детального проектування, що значно перевищує будівельні стандарти.

Обмеження доступу та обслуговування

Перефарбування платформи на відстані 20 км від берега вимірюється судно-днями та погодними вікнами. Захист від корозії, застосовуваний на заводі, має бути надійним.

Матеріали та захист від корозії

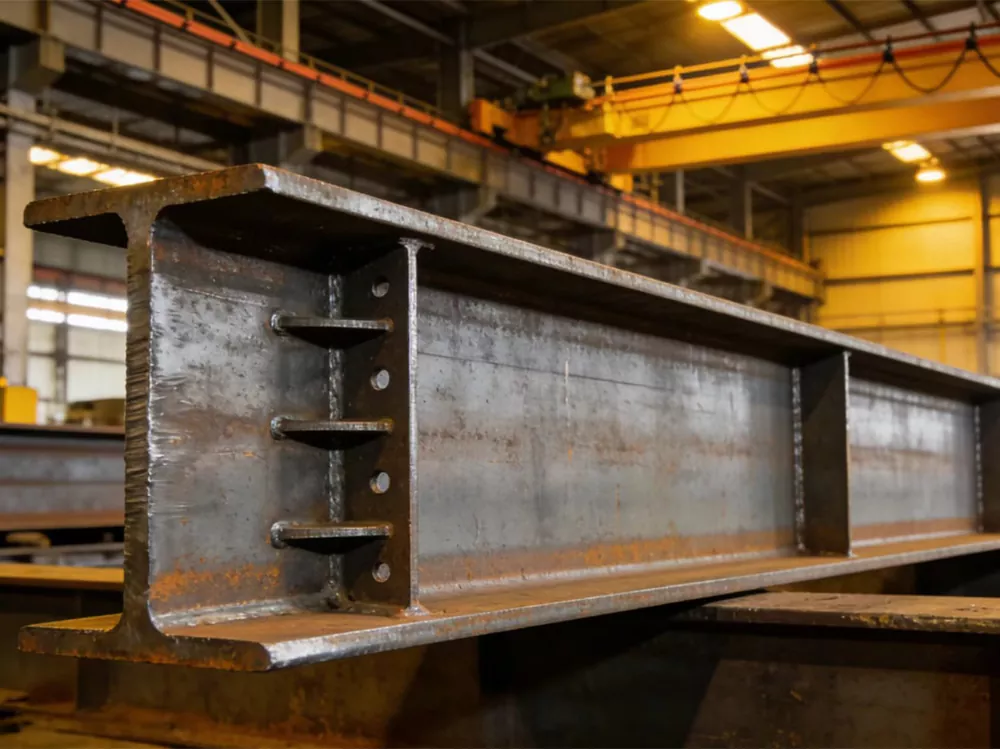

Марки сталі

Платформи для плавучих офшорних вітряних турбін виготовляються з Q355B/Q355D, S355 або еквівалентної конструкційної сталі морського класу з сертифікованими ударними властивостями для експлуатації при низьких температурах відповідно до специфікації проекту.

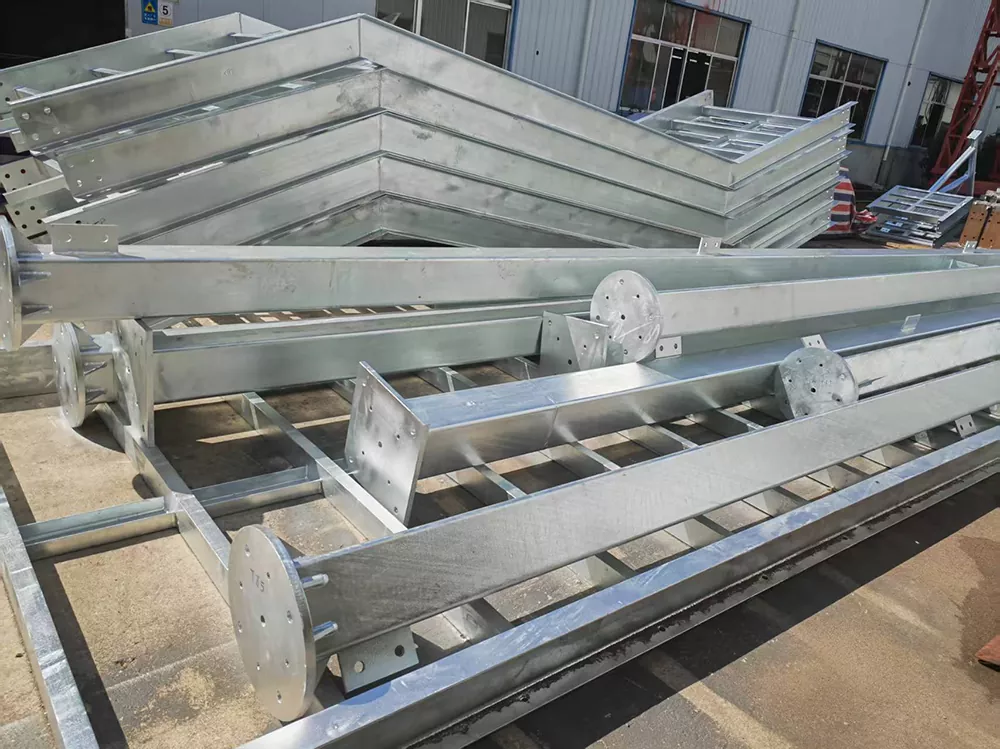

Гаряче цинкування

Менші платформи та доріжки оцинковані гарячим способом згідно з ISO 1461 з мінімальною товщиною цинку 85 мкм, що забезпечує десятиліття захисту без обслуговування в морському повітрі.

Системи покриття

Великі первинні структури отримують морську систему покриття: збагачену цинком ґрунтовку, проміжну епоксидну смолу та поліуретанове або полісилоксанове покриття, нанесене безповітряним розпиленням після дробеструйної обробки до Sa 2,5.

Інтерфейс катодного захисту

Компоненти, які з’єднуються із зануреними конструкціями, детально описуються для сумісності з тимчасовими анодами та системами поданого струму, включаючи зварні аноди, де зазначено.

Якість виготовлення та зварювання

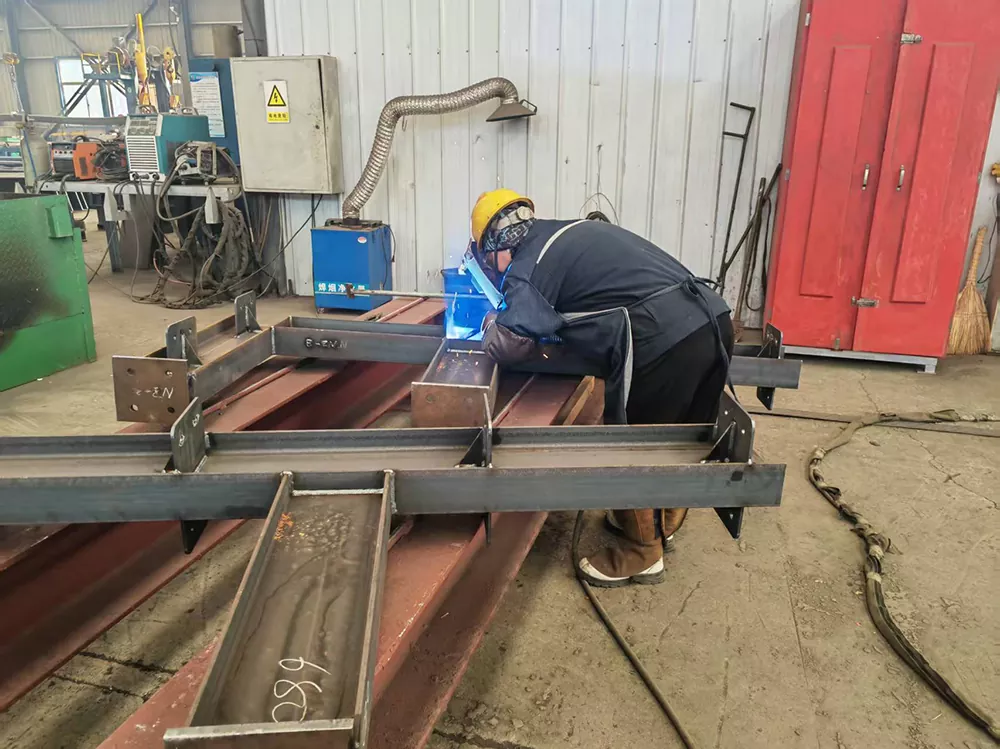

Зварювання

Усі зварювальні шви виконуються сертифікованими зварювальниками відповідно до EN ISO 9606 або AWS D1.1, а процедури зварювання пройшли кваліфікацію перед виробництвом.

Неруйнівний контроль

Стикові зварні шви основних елементів проходять 100% ультразвуковий або радіографічний контроль; Кутові зварні шви перевіряються на магнітно-порошковий вміст за узгодженою з клієнтом вибіркою.

Контроль розмірів

Фабричні зажимні пристосування та контрольні пристосування зберігають критичні розміри, такі як відстань між болтовими групами та площинність фланців, у межах жорстких допусків, тому офшорне складання проходить без переробки на місці.

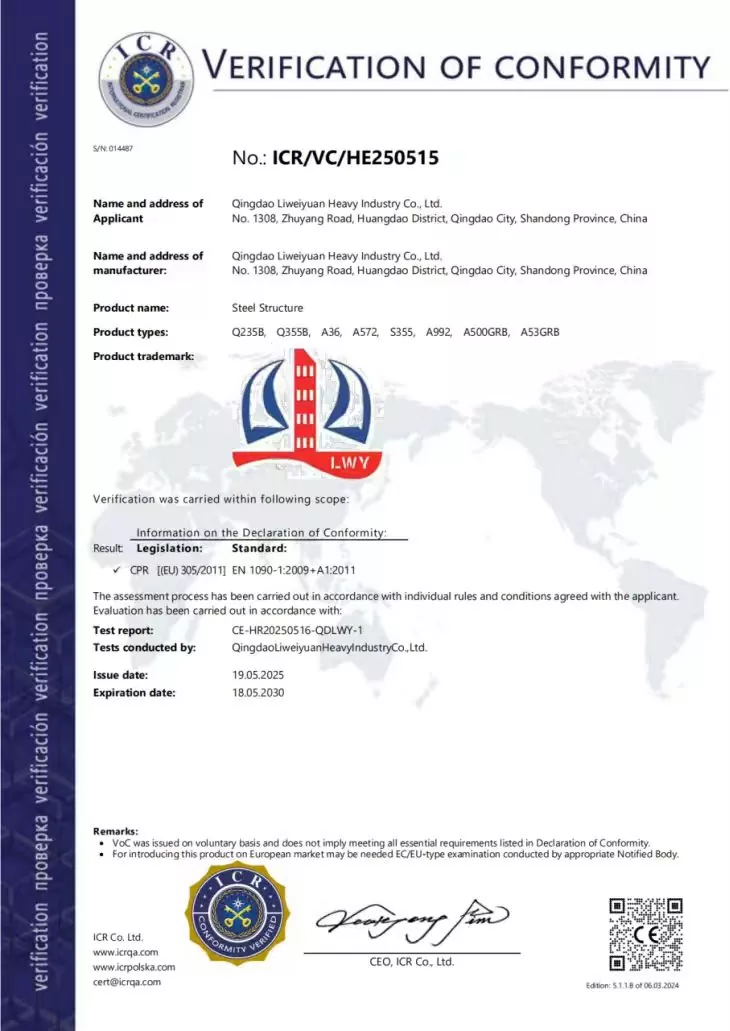

Сертифікати та стандарти якості

Додатки

LWY Steel Structure виготовляє платформи для плавучих морських вітряних турбін і відповідних компонентів для:

1. Палуби обслуговування та ремонту турбін

2. Перехідні майданчики між вежею та плавучим корпусом

3. Доріжки доступу, майданчики та огорожі

4. Обладнання опорних каркасів для швартування та систем управління

5. Опорні конструкції вертолітного майданчика та підставки крана (за запитом)

FAQ

Q1: Які марки сталі ви використовуєте для платформ для плавучих морських вітрових турбін?

A1: еквіваленти Q355B/Q355D, S355 або A572 із сертифікованими низькотемпературними властивостями, вибраними відповідно до проектної основи. На кожну плиту та секцію надаються сертифікати матеріалів.

Q2: Як застосовується захист від корозії?

A2: Поверхні обробляються дробеструйною обробкою до Sa 2,5, потім покриваються морською системою з грунтовки, збагаченої цинком, епоксидного проміжного шару та поліуретану, або гарячого цинкування відповідно до ISO 1461 для менших компонентів. Загальна товщина системи зазвичай перевищує 240 мкм.

Q3: Чи можете ви відповідати вимогам класового суспільства?

A3: Наша система виробництва та контролю якості відповідає стандартам DNV, ABS і CCS, і ми працюємо відповідно до вимог до зварювання та нерозбірного контролю, які визначає ваш проект. Опитування третьої сторони вітається на будь-якому етапі.

Q4: Яка ваша потужність доставки офшорних компонентів?

A4: Платформи для плавучих офшорних вітрових турбін виробляються на нашому заводі в Циндао, який має річну потужність переробки понад 20 000 тонн сталевих компонентів і розташований за 36 км від порту Циндао, тому великі офшорні партії ефективно доставляються морем.

Q5: Чи надаєте ви підтримку встановлення?

A5: Ми надаємо складальні креслення, плани підйому та карти зварювання, а наші інженери підтримують монтаж у морі за допомогою дистанційного керування або нагляду на місці, якщо це необхідно.
