Інструменти для підйому сталевих конструкцій виробляє Liweiyuan, професійний виробник сталевих конструкцій у Китаї. Ми використовуємо витончену майстерність і високоякісну сировину. Ви можете впевнено купувати наші продукти, оскільки ми продаємо їх безпосередньо з фабрики.
1. Вантажопідйомність підйомного інструменту
Виходячи з ваги елементів сталевої конструкції (5-50 тонн), номінальне навантаження підйомного інструменту визначається як не менше 60 тонн, з коефіцієнтом безпеки ≥ 3,5. Використаний матеріал — низьколегована сталь Q355B з межею текучості ≥ 345 МПа.
2. Структурна форма

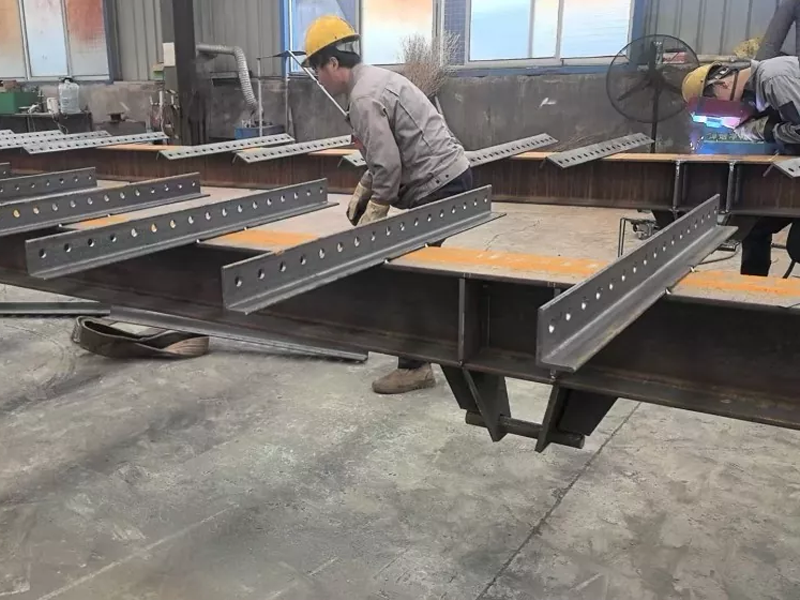

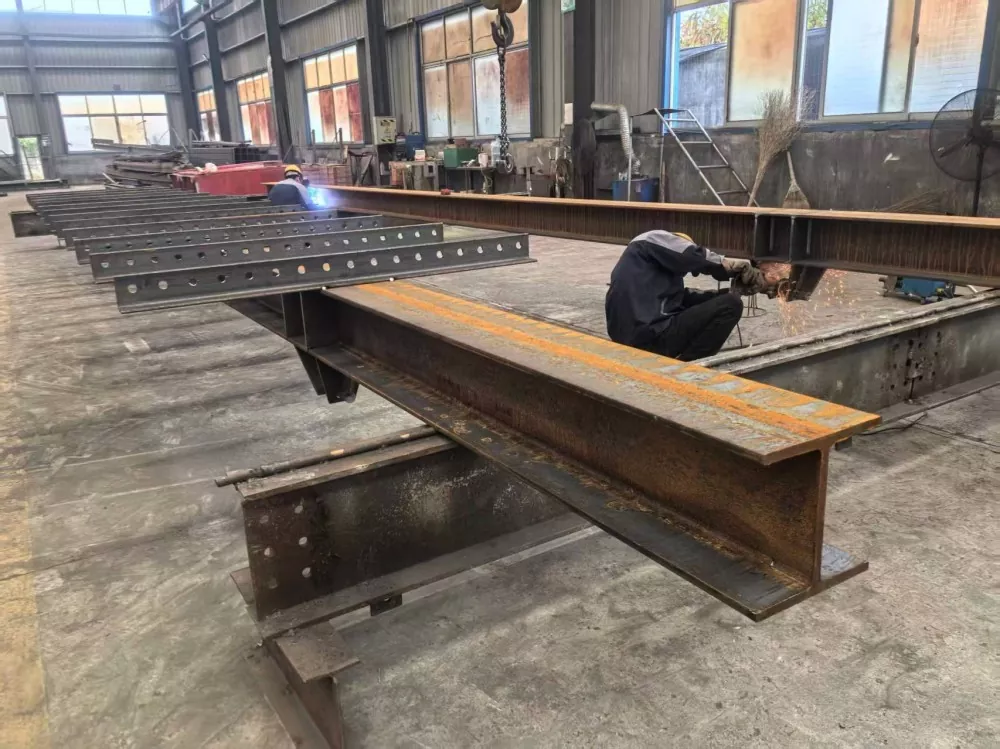

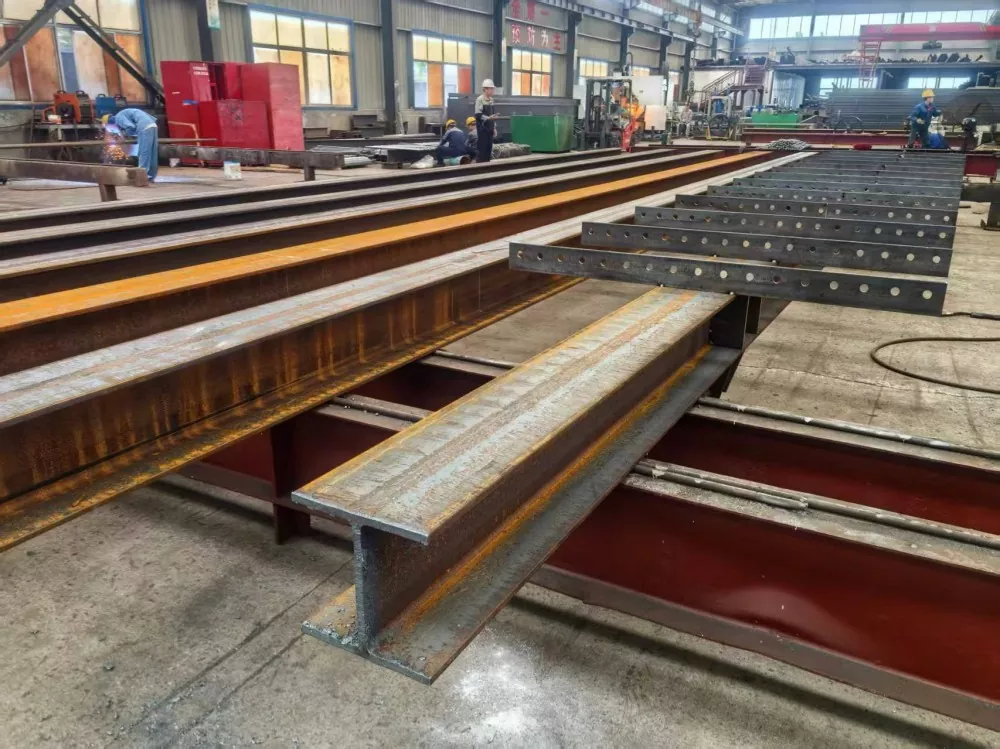

Використовується портальна каркасна конструкція з подвійною точкою підйому з регульованою довжиною головної балки 11,5 м. У вузлах підйому інструменту використовується куткова сталь 80*80Q355B, у вузлах додані ребра підсилення товщиною 16 мм.
3. Спосіб підключення

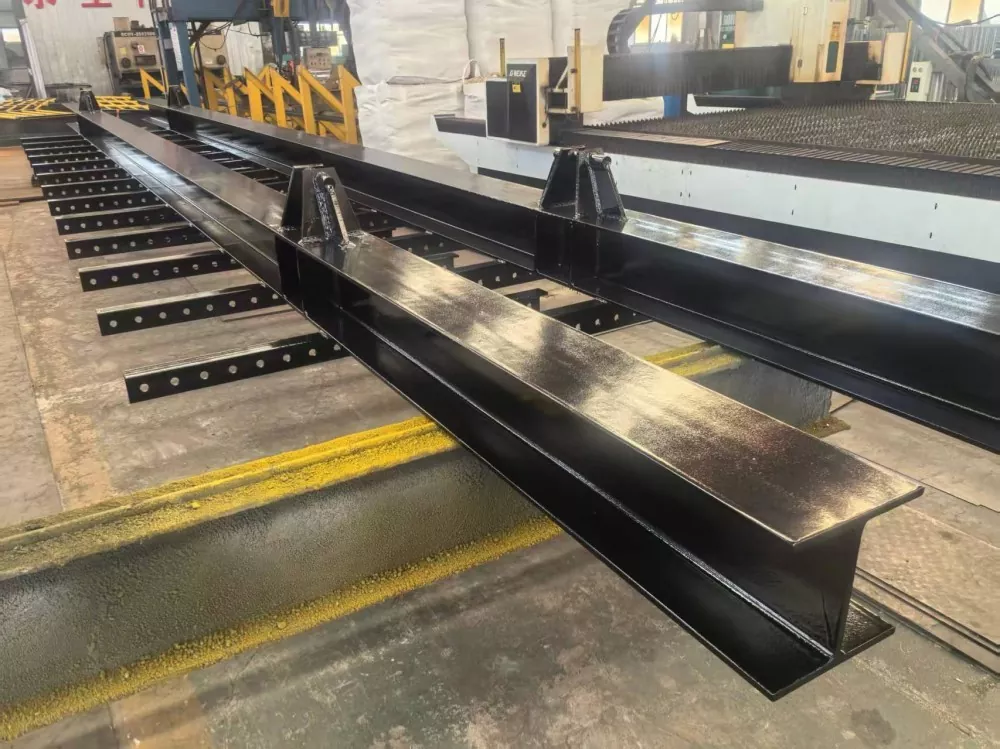

Підйомні проушини розроблені як пластинчаста конструкція з подвійними виступами з отвором 50 мм і товщиною 20 мм. Зварювання з повним проплавленням використовується для балки (ступінь зварювання 2), з висотою зварного шва ≥ 12 мм.
1. Технічні характеристики основних матеріалів
○ Поперечина: сталь H300×200×8×12
○ Вузол для підвішування інструменту: кутова сталь 80*80 Q355B
○ Підйомна проушина: вирізана лазером зі сталевої пластини Q355B товщиною 20 мм
2. Технологія обробки
○ Різання: лазерне різання з ЧПУ, шорсткість поверхні різу Ra ≤ 25 мкм
○ Зварювання: зварювання в захисному газі CO₂, зварювальний дріт ER50-6, збереження тепла після зварювання при 200°C для зняття напруги
○ Термічна обробка: підйомні вушка проходять загартування та відпуск (твердість HB 200-230)
1. Регульований поперечний механізм
· Телескопічне з’єднання має вкладену структуру з діапазоном регулювання 500 мм. Він оснащений трьома наборами отворів під штифти (діаметром 16 мм) і сталевими штифтами 45# (зі шпильками проти падіння).
· Контактні поверхні ковзання змащуються мастилом MoS₂, а зазор контролюється в межах 0,5-1 мм.
2. Вузол підйому
· Відстань 80 мм між пластинами вушок, вбудований голчастий роликовий підшипник Φ55 мм (модель NA4911), гніздо підшипника та втулка з натягом (H7/R6)
· Булавка з 40CrNiMoA, діаметр 50 мм, хромована (товщина 0,05 мм)
3. Нековзкі опорні ніжки
· Знизу встановлена прямокутна опорна пластина 200×200×20 мм, на поверхні якої фрезеровані протиковзкі зуби (глибина зубів 2 мм, відстань 5 мм).
· Висоту опорної ніжки можна точно налаштувати за допомогою регулювального болта M42 (діапазон регулювання ±50 мм).
1. Перевірка зварних швів
Усі основні зварні шви проходять 100% випробування на проникнення (PT), а Т-подібні з’єднання проходять 20% ультразвукове випробування (UT), що відповідає рівню I.
Відхилення розмірів віток кутового зварювання ≤ ±1,5 мм, відхилення прямолінійності ≤2 мм/м.
2. Допуски на розміри
○ Відхилення повної довжини променя: ±3 мм
○ Відхилення відстані між точками підйому: ±2 мм
○ Загальна вертикальність: ≤1,5 мм/м
3. Тестування продуктивності
○ Випробування на номінальне навантаження: статичне навантаження в 1,25 рази більше номінального навантаження протягом 1 години, остаточна деформація ≤0,1%.
○ Тест на динамічне навантаження: циклічне навантаження, що в 1,1 рази перевищує номінал протягом 50 секунд. 0 разів (частота 0,5 Гц)
1. Встановлено пристрій захисту від перевантаження (модель XZ-100, точність ±2%), який автоматично вимикає ланцюг підйому, якщо перевантаження перевищує 10%.
2. Встановлена звукова та світлова сигналізація (робоча напруга DC24V), яка подає звуковий сигнал при зниженні натягу затвора на 15%.
3. Усі відкриті рухомі частини оснащені захисною сіткою (розмір сітки ≤ 20 мм), сплетеною з холоднотягнутого сталевого дроту Φ4 мм.

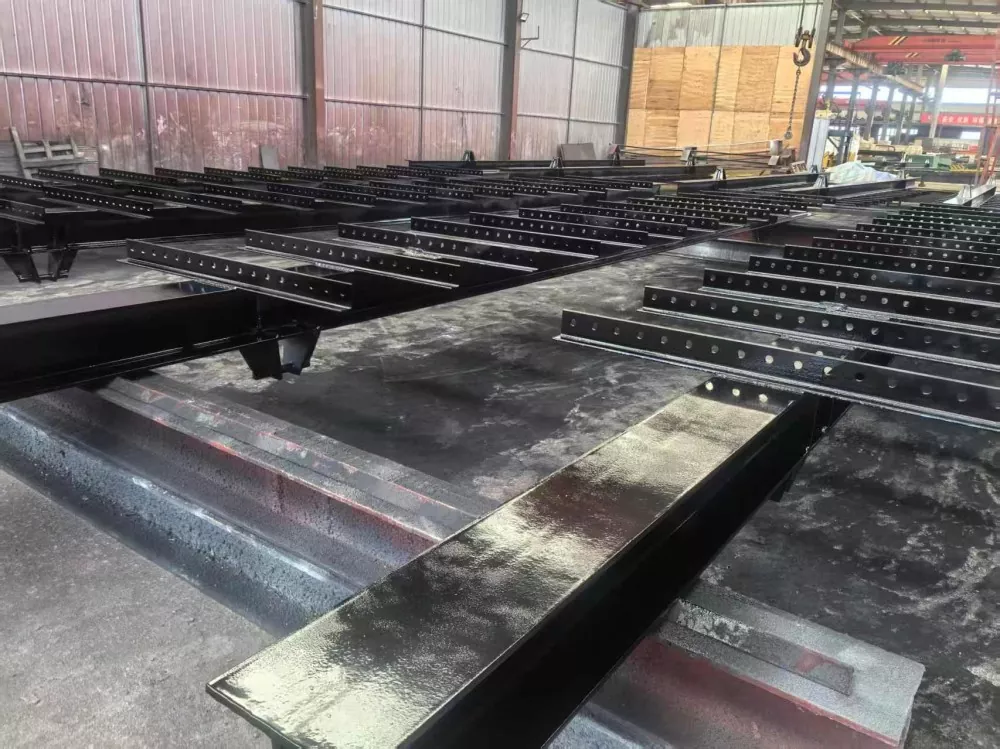

1. Перевірка сировини → Лазерне різання з ЧПУ → Механічна обробка (фрезерування, свердління) → Зварювання → Термічна обробка після зварювання → Рихтування → Збірка → Полірування → Обробка поверхні (піскоструминна обробка до рівня Sa2,5, епоксидна цинк-багата грунтовка 80 мкм + верхнє покриття з хлоркаучуку 60 мкм).
2. Ключові контрольні точки процесу: моніторинг зварювальної деформації (з використанням методу жорсткої фіксації та зворотної деформації), випробування крутного моменту попереднього натягу болта (відповідно до специфікацій GB/T 1231, з контролем коефіцієнта крутного моменту в межах 0,11-0,15).
1. Надайте повні проектні креслення (включаючи 3D-моделі CAD), гарантію на матеріали та звіт про термічну обробку.
2. Звіт про інспекцію третьої сторони повинен містити: записи про випробування механічних властивостей, діаграми неруйнівного випробування та звіти про перевірку розмірів.
3. Додайте Посібник користувача та технічного обслуговування (включно з каталогом запчастин, таблицею циклу змащування та загальним посібником з усунення несправностей).
1. Перед кожним використанням перевіряйте: стан фіксуючих штифтів, зварних тріщин, підвищення температури підшипника (≤40°C) і ефективність системи сигналізації.
2. Перевантаження суворо заборонено. Діапазон робочих температур від -20°C до 60°C, максимальна швидкість вітру не перевищує 12 м/с.
3. Регулярне технічне обслуговування: виконуйте повну перевірку кожні 50 підйомів або кожні три місяці та виконуйте калібрування навантаження щорічно.
IX. Якість дизайну сталевих конструкцій Liweiyuan
Liweiyuan Steel Structure є провідним виробником різних сталевих конструкцій і металевих виробів у Китаї. Ми можемо налаштувати різні металеві вироби та надавати клієнтам високоякісні недорогі сталеві конструкції та металеві вироби. Ми можемо надати клієнтам матеріали та сталеві конструкції, які відповідають національним і регіональним стандартам, у тому числі стандартам США та Європи.
1. Що станеться, якщо виникне проблема з якістю продукту?
Якщо ми отримаємо якісний відгук, ми обіцяємо відповісти протягом 24 годин і надати рішення протягом 48 годин. Якщо проблема виникла з нашої вини, ми можемо забезпечити безкоштовну переробку, прискорену повторну відправку (витрати на доставку покриваємо ми) або компенсацію згідно з контрактом, залежно від потреб замовника.
2. Як ми забезпечуємо постійну якість продукції? Чи є у нас комплексний процес перевірки якості?
Наша компанія сертифікована за стандартом ISO9001-2016 і впроваджує три рівні перевірки якості: випробування складу та міцності сталі перед надходженням сировини; Персонал контролю якості проводить інспекції та повністю записує кожен виробничий процес; і дані тестування повністю архівуються для легкого доступу клієнтів.
3. Чи відповідають наші сталеві конструкції стандартам входу на цільовий ринок?
Наші інструменти для підйому сталевих конструкцій Liweiyuan мають сертифікат CE (стандарт EN1090), що забезпечує відповідність вимогам ЄС щодо безпеки, захисту навколишнього середовища та енергоефективності. Доступні повні звіти про випробування.
4. Який час доставки?
Термін доставки залежить від розміру та кількості будівель. Як правило, доставка здійснюється протягом 30 днів після отримання платежу. Для великих замовлень дозволені часткові поставки.
5. Ви надаєте послуги з монтажу?
Ми надамо вам детальні будівельні креслення та посібники, які допоможуть вам поетапно побудувати та встановити будівлю.
